【图文】槽式桥架的主要配置及接地工作的注意事项

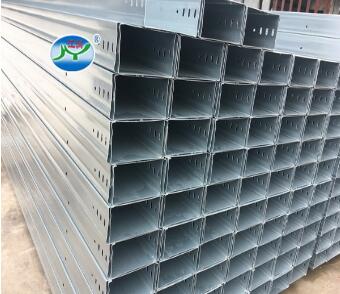

槽式桥架是一种全封闭型电缆桥架，适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。今天主要介绍的是它的主要配置及接地工作。

一、配置

1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200，250，300，350mm。

4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。

5、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。

二、接地

1、桥架系统应具有可靠的电气连接并接地（只对金属桥架）。

2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。

3、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。

4、对于振动场所，在接地部位的连接处应装置弹簧圈。
